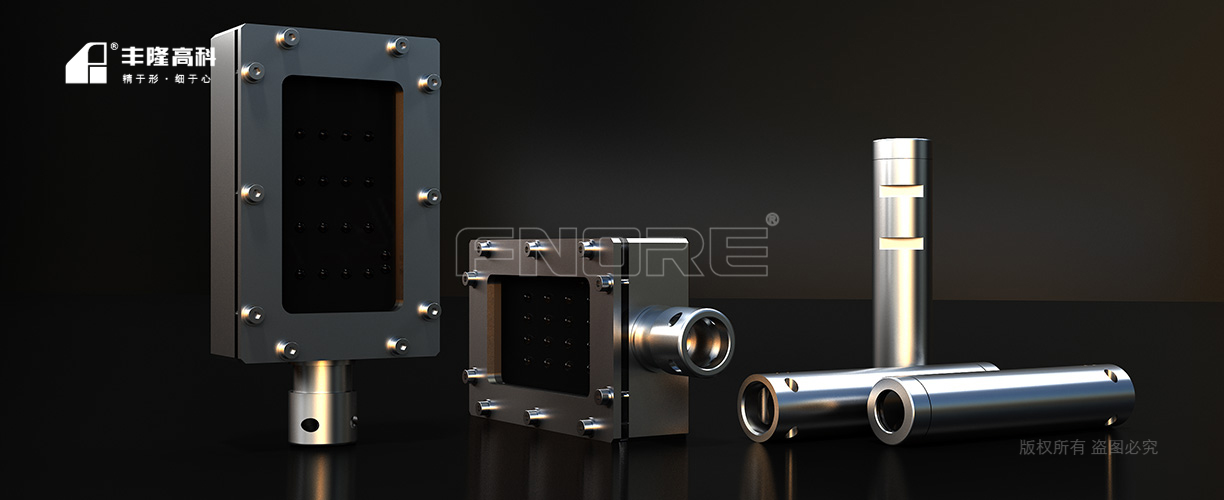

礦用本安型紅外發射器FHF3安裝在采煤機上，礦用本安型紅外接收傳感器FHS3安裝在支架立柱上，正對著采煤機上的紅外線發射器，并與發射器處在同一高度。編碼紅外線信號從采煤機上的紅外線發射器發出，射向支架立柱上的紅外接收器。接收器接收到紅外線信號后，經內部電路的處理變換，通過電纜向支架控制器輸入模擬電壓信號。支架控制器接到此信號后，向支架電控系統發布采煤機的位置。從而控制支架的動作。

技術參數：

工作電壓：12V DC

工作電流：30mA

紅外線波長：830～950nm

感應距離：40°X3m

防爆等級：Ex ib I Mb

防護等級：IP68

外形尺寸：φ30mmX140mm（紅外接收器）

外形尺寸：180mmX90mmX45mm（紅外發射器）
